Systémy rozvodů stlačeného vzduchu, plynu nebo podtlaková vedení představují pro průmyslové podniky a jiná zařízení kriticky důležitý zdroj energie. Kompresory, které jsou snadněji použitelné než jiné zdroje energie, jako je například elektřina, jsou v dnešních továrnách všudypřítomné. Pohánějí stroje, nářadí, robotické systémy, laserová zařízení, systémy pro manipulaci s výrobky a mnoho dalších systémů a strojních zařízení.
Systémy rozvodů stlačeného vzduchu, plynů i podtlaková vedení však bohužel často trpí přirozeným opotřebováváním a špatně prováděnou údržbou, což obojí přispívá k největšímu zdroji plýtvání – všudypřítomným netěsnostem. Tyto netěsnosti navíc nemusí být na první pohled patrné, mohou se nacházet za stroji, na připojovacích bodech, na stropních pevných potrubích nebo na prasklých trubkách či opotřebovaných hadicích. Toto plýtvání se rychle zvětšuje a časem může vést až k odstávce strojního zařízení a prostoji.

Vysoká cena stlačeného vzduchu

Podle amerického ministerstva energetiky (U.S. Department of Energy) mohou ztráty způsobené jedinou prasklinou na vedení stlačeného vzduchu o velikosti 3 mm dosáhnout částky až 2 500 USD za rok. Americké ministerstvo energetiky odhaduje, že průměrný americký podnik, ve kterém není dobře prováděna údržba, může kvůli netěsnostem ztrácet až 20 % své celkové kapacity výroby stlačeného vzduchu. Novozélandská
Rychlá detekce netěsností v rozvodech stlačeného vzduchu, plynů nebo v podtlakových vedeních umožňuje dosahovat značných úspor peněz
vláda v rámci svého projektu Cílová udržitelnost (Target Sustainability) odhaduje, že netěsnosti systémů mohou způsobovat ztráty ve výši 30 % až 50 % celkové kapacity systémů stlačeného vzduchu. Ztráty energie spojené s úniky vzduchu jsou jen jedním z faktorů, které se podílejí na celkových nákladech. Úniky vzduchu mohou také vést ke kapitálovým výdajům, nutnosti přepracovávání výrobků, prostojům, problémům s kvalitou či zvýšeným nákladům na údržbu.
Aby se provozovatelé vyrovnali s tlakovými ztrátami v systémech z důvodů netěsností, často nakupují větší kompresory, než jaké by byly pro jejich systémy potřeba, což je ale spojeno s výrazně vyššími kapitálovými náklady a také s vyššími náklady na energii. Netěsnosti systému také mohou způsobovat závady zařízení závislých na stlačeném vzduchu, protože je v systému nižší tlak vzduchu. To může vést až k výrobním zpožděním, neplánovaným odstávkám zařízení, problémům s kvalitou, zkrácením životnosti zařízení a zvýšené potřebě údržby, neboť je nutné zbytečně cyklovat kompresory.
Vedoucí údržby jednoho amerického výrobce například říká, že nízký tlak u jejich pneumatických utahovacích nástrojů může potenciálně vést až k výrobním vadám. „Spoje utažené nesprávným momentem, ať už nižším, nebo vyšším, mohou vést až ke stahování výrobků z oběhu. Způsobuje to také vyšší počet pracovních hodin pracovníků v procesu, který by měl být velmi standardní,“ říká. „Jsou to vyhozené peníze, se ztrátou zisku i vadnými výrobky. V nejhorším případě také můžeme skončit u neplnění poptávky, protože prostě nebudeme schopni výrobky dodávat.“
Není proto divu, že podniky i průmyslové a státní organizace pohlížejí na systémy stlačeného vzduchu jako na potenciální zdroj úspory nákladů. Netěsnosti vedou k plýtvání. Opravy těchto netěsností mohou provozovateli ušetřit peníze a zabránit tomu, aby podnik musel investovat do zvýšení kapacity svého systému.

Zaměřte se na podstatu problému

Mnoho podniků a zařízení nemá vlastní program detekce netěsností. Hledání a opravování netěsností však není snadné. Vyčíslení hodnoty plýtvání a stanovení nákladů vyžaduje součinnost energetických specialistů či konzultantů, kteří při provádění auditu vašich vzduchových systémů použijí analyzátory energie a záznamové přístroje. Systematickým vypočítáváním ročních úspor nákladů dosažených eliminací netěsností mohou vytvořit silný obchodní případ, aby mohl takový projekt dále pokračovat.
2 Fluke Corporation Rychlá detekce netěsností v rozvodech stlačeného vzduchu, plynů nebo v podtlakových
vedeních umožňuje dosahovat značných úspor peněz
Energetické audity systému stlačeného vzduchu jsou často prováděny v partnerství s průmyslovými, státními i nevládními organizacemi (NGO). Příkladem takového partnerství je program Compressed Air Challenge (CAC) – dobrovolná spolupráce těchto typů skupin. Jeho jediným cílem je poskytovat produktově neutrální informace a vzdělávací materiály, které pomohou podnikům v jednotlivých odvětvích vyrábět a používat stlačený vzduch s maximální udržitelnou účinností.

Jak se netěsnosti vlastně hledají

Obvyklé postupy detekce netěsností jsou bohužel velmi primitivní. Prastarým způsobem je sluchové zjišťování charakteristického syčení, které je však v mnoha hlučných prostředích prakticky nepoužitelné, a rozstřikování mýdlové vody do míst s podezřením na netěsnost, při kterém zase vzniká nepořádek a hrozí riziko uklouznutí.
Současným nejlepším nástrojem na hledání netěsností u kompresorů je ultrazvukový akustický detektor – přenosné elektronické zařízení, které rozpoznává vysokofrekvenční zvuky spojené s netěsnostmi. Typické ultrazvukové detektory pomáhají hledat netěsnosti, jejich používání je však časově náročné a pracovníci údržby je obvykle mohou používat pouze při plánovaných odstávkách, kdy by však bylo lepší využít jejich čas k provádění údržby jiných kriticky důležitých strojů. Při použití těchto přístrojů musí pracovník při vyhledávání netěsností stát v těsné blízkosti kontrolovaného místa, což může být obtížné na těžko přístupných místech, například u stropních rozvodů nebo v místech za jinými zařízeními.
Kromě časové náročnosti hledání netěsností pomocí mýdlové vody nebo ultrazvukového detektoru mohou při těchto technikách hrozit bezpečnostní rizika při hledání netěsností nad hlavou nebo pod zařízením. Lezení po žebřících nebo kolem zařízení může být nebezpečné.

Přelomová technologie

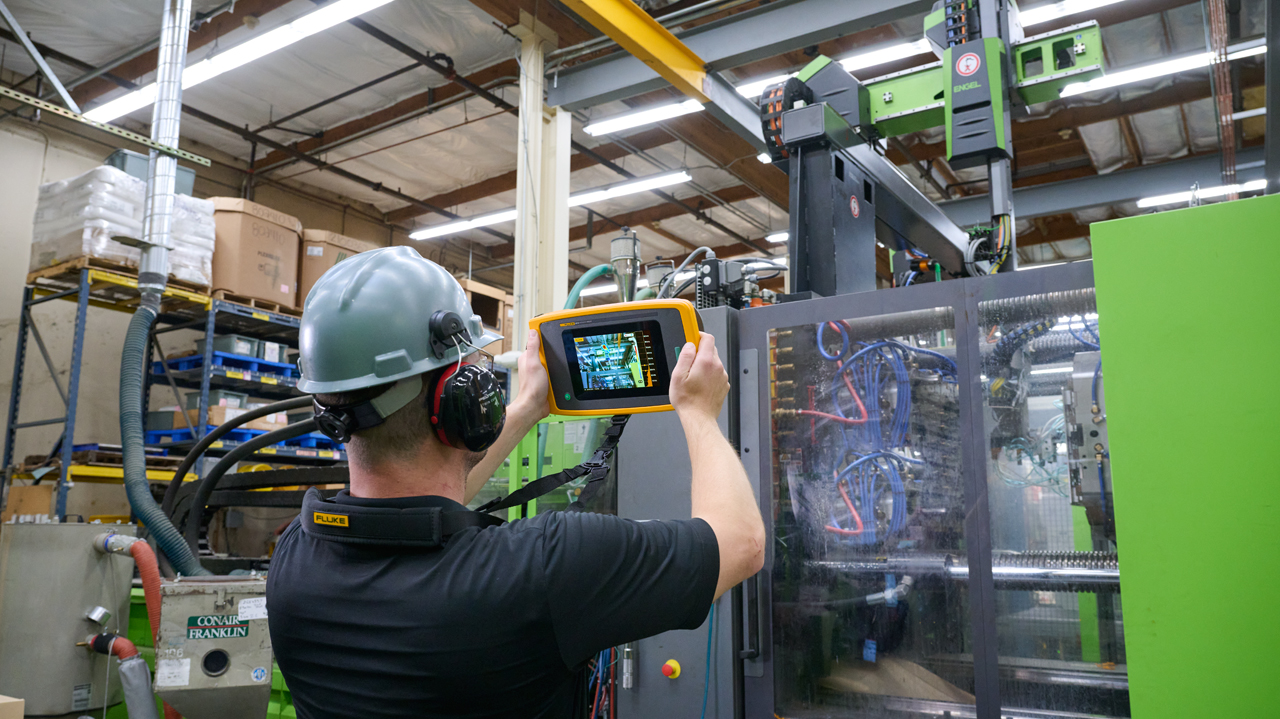

Co kdyby existovala technologie detekce netěsnosti, která by dokázala přesně určit místo netěsnosti ze vzdálenosti až 50 m, v hlučném prostředí a bez vypínání zařízení? Společnost Fluke vyvinula průmyslové zobrazovací zařízení, které přesně to dokáže. Vedoucí údržby průmyslových podniků označují akustickou průmyslovou kameru Fluke ii900 za skutečně přelomovou technologii z hlediska detekce úniků stlačeného vzduchu.
Tato nová akustická průmyslová kamera, která může detekovat širší frekvenční rozsah než tradiční ultrazvuková zařízení, využívá novou technologii SoundSight™ k pořizování vylepšených vizuálních snímků úniků vzduchu podobným způsobem, jakým termokamery detekují horká místa.

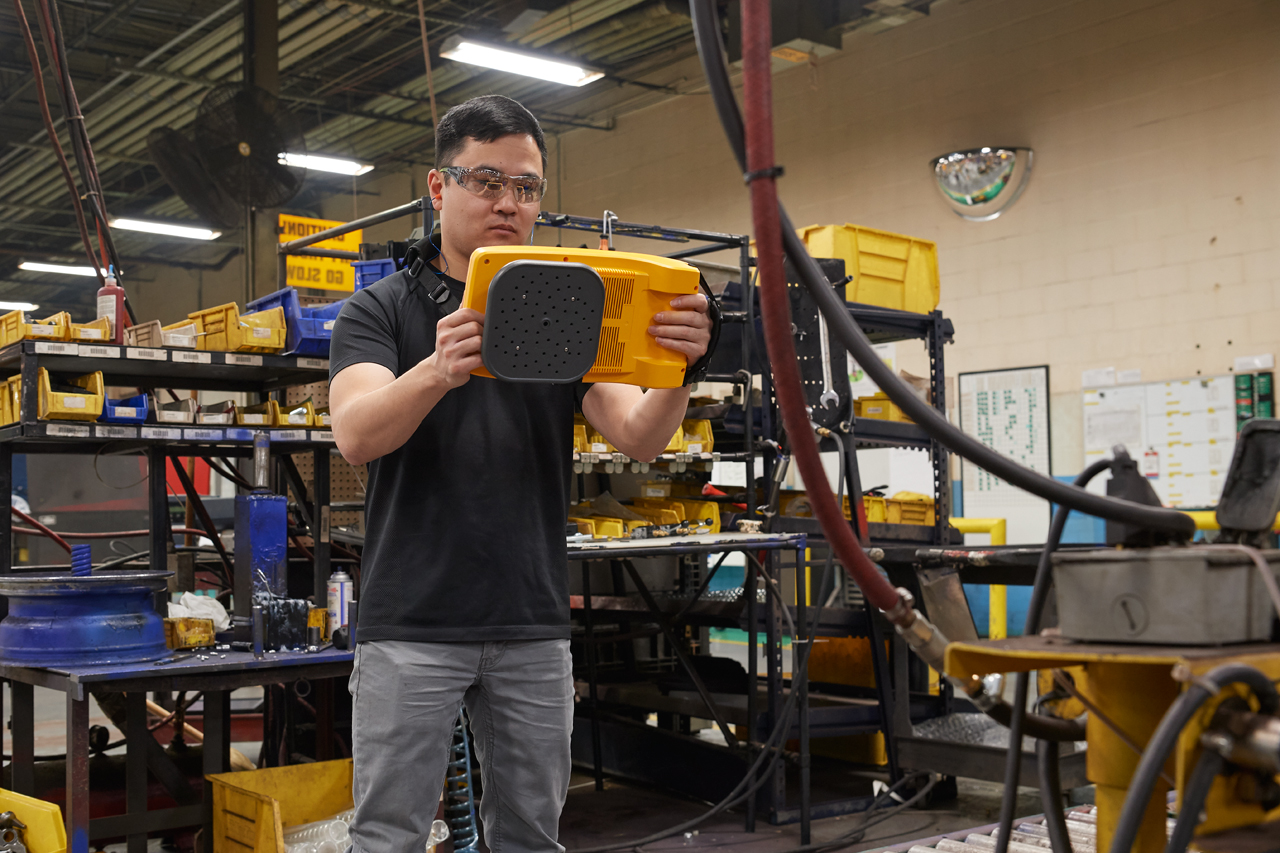

Zařízení ii900 obsahuje akustické pole malých, mimořádně citlivých mikrofonů, které detekuje jak zvukové, tak ultrazvukové vlny. Zařízení ii900 rozpozná zdroj zvuku na místě potenciálního úniku a poté použije proprietární algoritmus, který interpretuje zvuk jako netěsnost. Z výsledků je vytvořen snímek SoundMap™, barevná mapa překrývající snímek ve viditelném světle, která přesně ukazuje, kde netěsnost je. Výsledek je zobrazen na 7" LCD displeji jako snímek nebo dokonce video v reálném čase. Zařízení ii900 může uložit až 999 obrazových souborů nebo 20 videosouborů k dokumentačním účelům nebo v rámci zajištění dodržení předpisů.
Velké plochy je možné rychle nasnímat, což pomáhá zjišťovat netěsnosti mnohem rychleji než jinými metodami. Zařízení také umožňuje filtrování na základě rozsahů intenzity a frekvenčních rozsahů. Tým pracovníků údržby velkého výrobního závodu nedávno použil dva prototypy zařízení ii900 ke zjištění 80 úniků stlačeného vzduchu za jediný den. Vedoucí údržby k tomu řekl, že za použití tradičních metod by jim zjištění takového počtu netěsností trvalo celé týdny. Rychlým nalezením a opravením netěsností tito pracovníci také předešli potenciální odstávce provozu, která by v případě tohoto závodu z důvodu ztráty produktivity mohla stát podle odhadu až 100 000 USD za jednu hodinu.
